극세사 원단 디지털 열전사 관하여

많은 고객님께서 극세사 원단을 구매하셔서 디지털 열전사 작업을 진행하실 때, 파라미터 설정 오류로 인해 색상 불일치, 탈색, 촉감 경화 등의 문제가 자주 발생합니다. 본 글에서는 10년간 폴리에스터·나일론 복합사 생산과 열전사 기술 노하우를 바탕으로, 완벽한 열전사 결과물을 얻기 위한 핵심 내용을 안내해 드립니다.

1. 폴리에스터·나일론 복합사 열전사의 장점



순수 폴리에스터 원단과 비교했을 때, 복합사 극세사는 세 가지 뚜렷한 장점이 있습니다.



첫째, 색상 선명도가 월등히 높습니다. 나일론 섬유는 분산염료에 대한 염착성이 우수하여, 동일 조건에서도 색상 농도가 15~20% 더 높게 나타납니다. 특히 진한 색상과 그라데이션 표현에서 현저한 품질 차이를 보입니다.



둘째, 세탁 견뢰도가 더욱 우수합니다. 복합사의 섬유 구조는 염료 분자가 섬유 내부에 더 깊숙이 침투하여 고정되므로, 반복적인 세탁 시에도 탈색 현상이 현저히 줄어듭니다. 50회 표준 세탁 후에도 초기 색상의 90% 이상을 유지합니다.



셋째, 열전사 후 촉감이 부드럽게 유지됩니다. 나일론 섬유 고유의 유연성 덕분에, 고온 고압의 열전사 처리 후에도 극세사 원단 본연의 부드러운 촉감이 그대로 유지됩니다.

2. 완벽한 열전사 과정

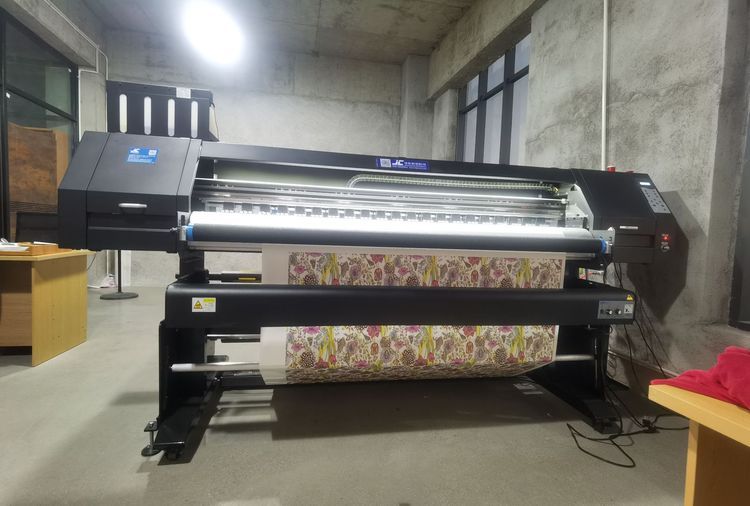

2-1. 패턴 출력 준비



인쇄 해상도는 최소 300dpi 이상으로 설정해야 선명한 결과물을 얻을 수 있습니다. 출력 시에는 반드시 미러링(좌우 반전) 설정을 해주셔야 하며, 극세사 염착에 최적화된 분산염료 타입의 잉크를 사용해야 합니다.

2-2. 전사지 준비



극세사 원단에는 70~90g/㎡ 중량의 특수 코팅지를 추천합니다. 출력된 전사지는 24시간 이내에 사용하는 것이 가장 좋으며, 습도 60% 이하의 건조한 장소에 보관하여 잉크의 변질을 방지해야 합니다.

2-3. 원단 전처리



먼저 고품질 린트롤러로 원단 표면의 먼지와 보푸라기를 완벽하게 제거합니다. 그 다음 180℃에서 5~10초간 예열 프레스를 진행하여 원단 내부의 수분을 완전히 제거합니다. 이 과정을 생략하면 수증기로 인해 패턴이 얼룩질 수 있습니다.

2-4. 열전사기 파라미터 설정



열전사기의 온도, 압력, 시간 세 가지 파라미터를 정확하게 설정하는 것이 가장 중요합니다. 본 장비가 설정 온도에 도달하고 5분 이상 경과하여 온도가 완전히 안정화된 후에 작업을 시작해야 합니다.

2-5. 전사 작업



전사지를 원단 위에 정확하게 정렬한 후, 내열성 테플론 시트를 덮고 프레스를 진행합니다. 프레스가 완료되면 가능한 빠르게 전사지를 박리해야 합니다. 너무 천천히 박리하면 아직 식지 않은 잉크가 전사지에 다시 붙어버릴 수 있습니다.

2-6. 후처리



전사가 완료된 원단은 상온에서 완전히 식힌 후, 최소 24시간 이상의 안정화 기간을 거쳐야 합니다. 이 기간 동안 섬유 내부로 침투한 염료 분자가 완전히 고정되어 견뢰도가 향상됩니다. 필요한 경우 150℃에서 30초간 포스트 프레스를 진행하면 견뢰도를 더 높일 수 있습니다.

3. 핵심 3대 파라미터 표준 설정값



폴리에스터·나일론 복합사 극세사의 최적 열전사 파라미터 표준값은 다음과 같습니다.

3-1. 전사 온도



최적 온도 범위: 195~205℃



195℃ 미만에서는 나일론 섬유로의 염료 침투가 불충분하여 최종 색상이 옅게 나옵니다. 반대로 205℃를 초과하면 나일론 섬유가 열변형을 일으켜 원단이 노랗게 변하거나 촉감이 딱딱해질 수 있습니다. 대면적 솔리드 컬러는 200~205℃, 섬세한 디테일은 195~200℃로 미세 조정하십시오.

3-2. 전사 시간



최적 시간 범위: 25~35초



200℃를 기준으로 30초가 가장 이상적입니다. 시간이 너무 짧으면 염료가 완전히 승화되지 않아 색상이 옅고 불균일하게 나오는 문제가 발생합니다. 반대로 시간이 너무 길면 염료가 과도하게 확산되어 패턴의 라인이 뭉개질 위험이 있습니다.

3-3. 전사 압력



최적 압력 범위: 0.35~0.45MPa



극세사 원단은 일반 원단보다 비표면적이 훨씬 넓기 때문에, 전체 영역에 걸친 균일한 압력 분포가 매우 중요합니다. 압력이 0.35MPa 미만이면 전사지와 원단 사이에 미세한 틈이 생겨 불균일한 염착이 발생합니다. 압력이 0.45MPa를 초과하면 원단의 기공 구조가 눌려 본연의 부드러운 촉감이 사라집니다.

4. 흔히 발생하는 문제점과 해결 방안



열전사 생산 현장에서 자주 발생하는 대표적인 문제들의 원인과 해결 방안을 안내해 드립니다.

4-1. 색상 편차 문제



원인: 열전사기 온도 센서 오차, 전사지 보관 습도 과다, 원단 로트별 염료 흡수율 차이, 프린터 헤드 노즐 막힘



해결 방안: 매 작업 시작 전 표준 온도계로 열판의 실제 온도를 측정하여 보정, 신규 원단 로트마다 반드시 사전 테스트 프레스를 진행하여 색상 확인 후 본 생산 진행

4-2. 번짐 문제



원인: 전사 온도 과다 또는 시간 과다, 프레스 후 너무 늦은 전사지 박리, 원단의 잔류 수분



해결 방안: 온도를 5℃ 낮추거나 시간을 5초 단축하여 테스트 진행, 프레스 완료 후 3초 이내에 최대한 빠르게 전사지 박리, 예열 프레스 시간을 2배로 늘려 원단 내부 수분 완전 제거

4-3. 전사 불완전 문제



원인: 원단 표면의 미세한 먼지나 보푸라기, 열판 평탄도 불량, 압력 부족



해결 방안: 고품질 린트롤러로 원단 표면을 여러 번 꼼꼼하게 문질러 이물질 완벽 제거, 압력을 0.05MPa 상향 조정 후 테스트

4-4. 촉감 경화 문제



원인: 고온에서 너무 오랜 시간 처리, 과도한 압력, 저품질 잉크



해결 방안: 온도를 10℃ 낮추고 시간을 10초 단축하여 최적점 재탐색, 압력을 0.4MPa 이하로 유지, 고품질 분산염료 잉크 사용

4-5. 탈색 문제



원인: 염료의 불충분한 침투, 전사 온도나 시간 부족, 안정화 기간 부족



해결 방안: 온도를 5℃ 높이거나 시간을 5초 연장하여 염료 침투 깊이 증가, 전사 후 반드시 24시간 이상의 충분한 안정화 기간 확보

5. 원단 종류별 최적 파라미터 차이



동일한 극세사 원단이라도 직조 방식과 표면 특성에 따라 최적의 열전사 조건이 달라집니다. 대표적인 세 가지 원단 타입별 권장 파라미터를 안내해 드립니다.

5-1. 스웨이드(인조가죽) 원단



스웨이드 원단은 표면의 짧고 섬세한 기모가 특징입니다. 열전사 시 이 기모가 눌려서 상품 가치가 떨어지지 않도록 압력을 약간 낮추는 것이 중요합니다.



권장 파라미터: 온도 190~195℃, 시간 20~25초, 압력 0.3~0.35MPa

5-2. 타올(수건) 원단



타올 원단은 흡수성이 매우 높고 부피가 크기 때문에, 충분한 압력과 약간 더 긴 전사 시간이 필요합니다.



권장 파라미터: 온도 200~205℃, 시간 30~40초, 압력 0.4~0.45MPa

5-3. 평직 원단



평직 원단은 표면이 매끄럽고 균일하여 가장 표준적인 열전사 조건을 사용합니다.



권장 파라미터: 온도 195~200℃, 시간 25~30초, 압력 0.35~0.4MPa



저희는 10년간 폴리에스터·나일론 복합사 생산과 다양한 열전사 작업을하면서 , 수많은 원단 종류와 패턴 타입에 대한 최적의 열전사 파라미터를 축적해 왔습니다.



저희는 단순히 원단을 공급하는 공급업체에 머물지 않고, 고객님의 생산 현장에서 실제로 발생하는 기술적인 문제들을 함께 고민하고 해결하는 믿을 수 있는 기술 파트너가 되고자 노력하고 있습니다.



문의  상담:



· 카카오톡: taihualong626

· 위챗: taihualong626



귀사의 완벽한 열전사 제품 생산과 품질 경쟁력 향상을 저희가 함께 지원하겠습니다.
