폴리에스터·나일론 복합사 알칼리 감량 절차

감량 가공은 극세사 복합사 제조에서 가장 핵심적인 공정입니다. 단순히 섬유를 가늘게 만드는 것을 넘어, 최종 제품의 촉감·광택·흡수성·드레이프성을 결정짓는 중요한 과정입니다.



감이 가공에서 조금만 조건이 달라져도 제품 품질이 크게 달라지며, 이는 곧 클레임과 손실로 이어집니다. 따라서 정확한 공정 이해와 철저한 조건 관리가 필수적입니다.



본 가이드에서는 실제 공장에서 사용하는 표준 운전 조건, 불량 발생 원인과 해결책, 그리고 고품질 감량을 위한 핵심 팁을 상세히 설명드리겠습니다.



【1. 알칼리 감량 가공의 원리】



알칼리 감량 가공은 폴리에스터(PET)와 나일론(PA)의 알칼리에 대한 용해도 차이를 이용하는 공정입니다. PET가 나일론보다 알칼리에 훨씬 약하게 반응하므로, 표면부터 서서히 용해되어 섬유가 가늘어지게 됩니다.

감량률의 정의와 의미



감량률이란 원래 무게 대비 몇 %가 감소했는지를 나타내는 수치입니다. 일반적인 목표 감량률은 15~25% 범위이며, 제품의 용도에 따라 조절합니다.



감량률 방향	섬유 상태	촉감 변화	강도 변화
감량률 ↑	섬유가 가늘어짐	부드러워짐	떨어짐
감량률 ↓	섬유가 두꺼움	뻣뻣함	유지됨



감량률이 높을수록 섬유가 가늘어지고 촉감이 부드러워지지만, 인장 강도는 저하됩니다. 반면 감량률이 낮으면 촉감이 뻣뻣하지만 강도는 유지됩니다. 이 균형점을 찾는 것이 감량 가공의 핵심입니다.

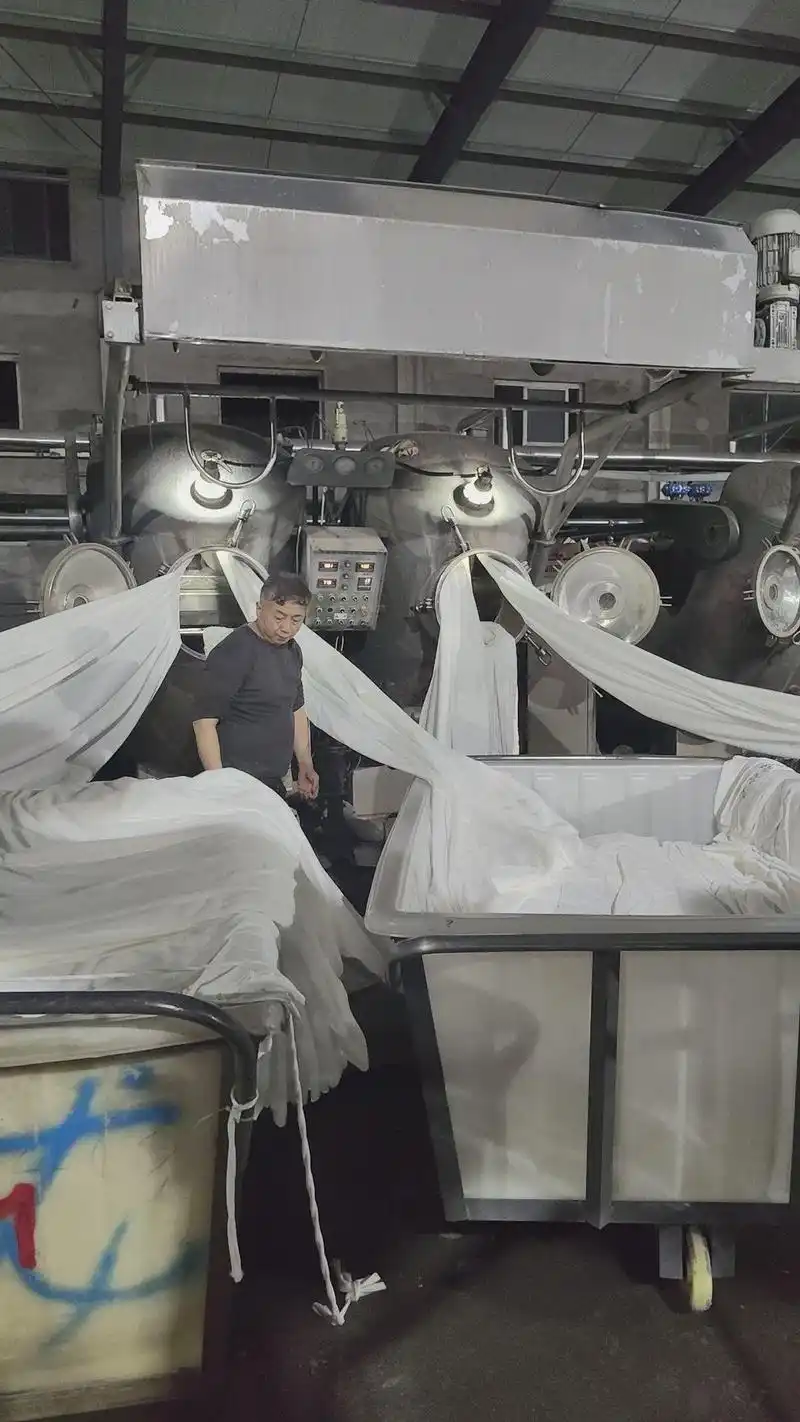

【2. 표준 가공 공정 흐름】



감량 가공의 전체 공정은 다음과 같은 단계로 구성됩니다.

공정 흐름도



전처리 → 감량 본공정 → 수세 → 중화 → 수세 → 건조

① 전처리 (Pre-treatment)



감량 가공 전에 반드시 실시하는 중요한 공정입니다. 정련제를 사용하여 유제·오염물·왁스 등을 제거합니다.



항목	조건
정련제	2~3g/l
온도	80℃
시간	20분



⚠️ 가장 많이 하는 실수: 전처리가 불충분하면 감량 얼룩이 발생합니다. 이 단계는 절대 생략하지 마십시오.

② 감량 본공정 (Weight Reduction) - 가장 중요한 단계



감량 본공정은 전체 공정에서 가장 핵심적인 단계입니다. 아래 표는 표준 운전 조건을 정리한 것입니다.



파라미터	표준 조건	비고
NaOH 농도	15~30 g/l	농도 높을수록 감량 속도 빠름
처리 온도	95~100℃	온도 5℃ 차이로 감량률 5% 이상 변동
처리 시간	30~60분	10분마다 샘플링 확인 필수
욕비	1:10 ~ 1:20	원단 무게 대비 액체 비율
승온 속도	1~2℃/분	급격한 온도 변화는 얼룩 원인



✅ 필수 팁: 반드시 처리 중간에 샘플을 꺼내서 감량률을 실시간 측정하십시오. 목표 감량률에 2% 남았을 때 냉각을 시작해야 합니다. 반응이 완전히 멈추는 데 시간이 걸리기 때문입니다.

③ 수세·중화·후처리



감량 본공정 후 남은 알칼리를 완전히 제거하는 과정입니다.



수세 단계:



· 80℃ 열수세 2회 → 상온수세 1회



중화 단계:



· 아세트산 0.5~1g/l로 처리하여 pH 6.5~7.5로 조정



⚠️ 중요: 남아있는 알칼리는 후공정에서 황변과 강도 저하의 원인이 됩니다. 수세는 아끼지 마십시오.



유연제 처리: 유연제는 감량 후에 처리하는 것이 효과적입니다.



【3. 감량률에 따른 제품 특성 변화】



감량률에 따라 최종 제품의 특성이 크게 달라집니다. 아래 표를 참고하여 제품 용도에 맞는 감량률을 설정하십시오.



감량률	촉감	강도	광택	주요 적용 제품
10% 이하	딱딱함, 거칠음	매우 좋음	낮음	산업용 원단, 필터
15~20%	부드러움	양호	자연스러움	일반 의류, 스웨이드
20~25%	매우 부드러움, 실크 감촉	조금 저하	좋음	고급 스웨이드, 인조피혁
25% 이상	극도로 부드러움	많이 저하	매우 좋음	고급 광학용 와이퍼, 프리미엄 스웨이드



【4. 가장 많이 발생하는 불량 유형과 해결방법】



실제 공장에서 가장 자주 발생하는 불량 4가지를 정리합니다.



❌ 불량 1: 감량 얼룩 (부분 감량 과다 또는 부족)



원인:



1. 전처리 불충분

2. 액체 순환 불량

3. 승온 속도가 너무 빠름

4. 원단 롤 감는 압력 불균일



해결방안:



· 전처리 조건 강화 (정련제 농도 상향, 시간 연장)

· 순환 펌프 유량 확인 및 점검

· 승온 속도를 1℃/분으로 낮추기

· 처리 중 1회 반전하여 고르게 접촉되도록 함



❌ 불량 2: 강도 과다 저하



원인:



1. 감량률이 너무 높음

2. 온도가 너무 높거나 시간이 너무 김

3. NaOH 농도가 과다



해결방안:



· 처리 시간 단축 또는 온도 낮추기

· 감량률 25% 초과 피하기

· 안정제 1~2g/l 첨가하여 균일한 감량 유도



❌ 불량 3: 촉감 편차 (롤 내 불균일)



원인:



· 배치 내 위치에 따라 알칼리 농도 편차 발생



해결방안:



· 욕비 1:15 이상으로 충분히 확보

· 처리 중 10분마다 순환 방향 전환

· 원단 장력 균일하게 조정



❌ 불량 4: 염색 후 색상 편차



원인:



· 감량률 편차가 표면적 차이를 만들어 염착량 달라짐



해결방안:



· 감량률 편차를 ±2% 이내로 엄격하게 관리

· 롤별 감량률 기록 후 염색 배치 분류

· 감량률 차이가 큰 원단은 별도 배치로 처리



【5. 고품질 감량을 위한 5가지 핵심 팁】

1️⃣ 샘플링은 신이 내린 선물



10분마다 꼭 샘플링을 실시하십시오. 목표 감량률에 2% 남았을 때 냉각을 시작하는 타이밍을 잡는 것이 고수의 비결입니다.

2️⃣ 온도는 생명



온도 제어는 ±1℃ 이내로 정밀하게 관리하십시오. 보일러 압력 변동에 주의하고, 온도계를 정기적으로 교정합니다.

3️⃣ 수세는 아낌없이



알칼기가 남아있으면 1개월 후 황변 불량으로 클레임이 온습니다. 수세 횟수와 시간을 충분히 확보하십시오.

4️⃣ 원사별 조건 다르게 적용



메이커별, 배치별로 감량 거동이 미묘하게 다릅니다. 새 원사가 들어올 때마다 반드시 테스트를 실시하고 조건을 조정하십시오.

5️⃣ 데이터 기록을 습관화



조건, 감량률, 불량 내용, 기상조건 등을 모두 기록하는 습관을 들이십시오. 6개월이 지나면 이것이 당신만의 소중한 노하우가 됩니다.





감량 가공은 과학이면서 예술입니다. 조금만 조건이 달라져도 제품의 품질이 완전히 달라집니다. 한번 좋은 조건을 찾아도 원사 배치가 바뀌면 다시 달라지므로 늘 경계하고 테스트해야 합니다.



가장 좋은 노하우 축적 방법은 기록하고 데이터를 쌓는 것입니다. 안정적인 품질이 곧 기업의 경쟁력입니다. 본 가이드가 여러분의 감량 가공 현장에 도움이 되기를 바랍니다.



【문의】



극세사 복합사 원단 완제품  공급에 대해 더 궁금하신 점이 있으시면 언제든지 문의해 주십시오.



· 카카오톡: taihualong626

· 위챗: taihualong626
